光彈系數測試儀原理:

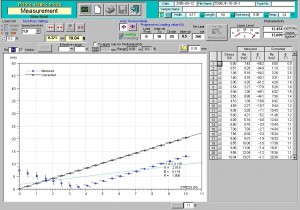

在設備上安裝負荷裝置后，可以測量樣品的光彈性常數.通過精密測量由負荷引起的雙折射，可以 地“自動”測量光彈性常數.如果從外部附加到彈性體上，則與負荷的大小成比例地樣品內部產生各向異性，表現出雙折射性.這個比例常數被稱為光彈性常數.光彈性常數具有材料固有的值.另外，晶體的情況下，對于晶軸的方向顯示出不同的光彈性常數.下圖中，根據“圓盤的壓縮法”的測量示例如圖所示，根據您的要求，任何負荷方法都可以對應。另外，通過應用ABR校準功能，可以消除樣品中存在的初始雙折射（制造時的殘余應力等），分離負荷產生的雙折射來測量因此，特別是對小的光彈性常數樣品的測量非常有效。

光彈系數測定裝置
全自動光彈系數測定裝置TY-10A(高解析度、高速型)雙折射系數的線性解析度高達0.01nm；可同時測量延遲軸和主軸兩個方向；基于光學相位差的雙折射系數顯示；一秒采樣時間；應用：液晶顯示屏膜；聚合物膜的取向；DVD和CD光學系統組件；由于薄膜和基材之間熱膨脹系數不同引起的應力；某些透明材料的內部殘余應力，如光學玻璃和塑料；某些透明材料的熱應力；光彈性系數；全自動光彈系數測定裝置TY-22(自動測量線性和周向雙折射系數，高速型)

光學特性光彈性常數，雙折射

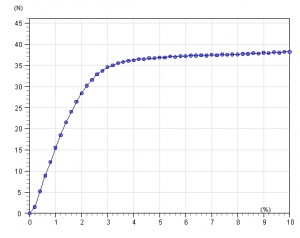

力學特性彈性模量（楊氏模量），破壞強度

通過這些測量，可以分析彈性領域的形態，以及延展特性和取向特性。

光彈系數測定裝置
特點：
1）可同時或獨立測量線性和周向雙折射系數；
2）無需樣品旋轉，即可測量主軸和延遲軸的線性雙折射系數、圓周雙折射系數的旋轉角；
3）一秒采樣時間；
4）可選樣品旋轉臺；
5）二維或三維顯示雙折射系數的線性解析度高達0.01nm；
6）可全自動操作；
主要規格

變形模式：拉伸和壓縮測量

樣品尺寸：拉伸試驗用：10x 80 mm

：壓縮測試用：Φ20mm，thin 15mm

厚度：0.3– 多可支持15mm

驅動方式：通過步進馬達同時驅動左右螺絲

拉伸壓縮距離：100mm Max.

載荷傳感器：額定50N（可更換200N1000N）

恒溫層溫度控制：室溫～200℃

溫度控制精度：±1℃
應用：
1）液晶顯示屏(TN, STN)的雙折射分布；
2）液晶顯示屏(TN, STN)的雙折射系數與電壓的關系；
3）電－光學器件(如：Pockel效應、Faraday旋轉、Kerr旋轉等)；
4）光學晶體研究；
5）聚合物膜研究；

全自動光彈系數測定裝置TY-30(超高速型)特點：
1）可以實現雙折射系數的高速測量：100微秒；
2）維護成本極低；
3）二維或三維顯示；
4）可選樣品旋轉臺；
5）操作方便；

應用：
1）在靜態和高速旋轉速度下進行光學儲存器件表征；

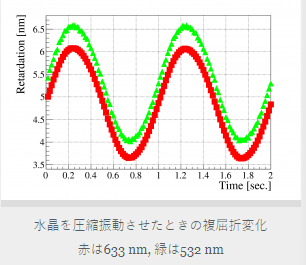

2）動態雙折射研究(如液晶、高分子)；
3）對某些透明材料的熱沖擊；
4）動態光彈性系數；
5）光學相位調制器；
