散亂光光彈應力儀工作原理和概況】

散亂光彈性法是利用通過玻璃內部應力的雙折射來改變極化激光束的延遲，并且散亂光的強度隨著激光束的延遲的變化而改變，通過偏振光光路上因激光束的延遲而出現的光程差和偏振特性來計算表面壓應力和壓應力層厚度。

SLP-2000型散亂光應力測試儀（二強鈉離子應力儀）為quan qiu wei yi一款化學鋼化鈉離子玻璃內應力檢測儀器，用于測量化學強化和物理強化玻璃的內應力。該儀器采用無損檢測方式，使用操作方便，既縮短了測量所需時間，又對玻璃生產過程進行及時監控，能很好的分析化學鋼化玻璃的內應力分布情況，進而判斷產品的鋼化程度。

【儀器特點】

1.具有其他型號沒有的wei yi的測量方法(激光束光彈性分析原理)。

2.自動測量，因測試者造成的個人誤差小。

3.能夠用電腦保存數據，便于品質管理。

4.相位圖與應力的映射關系算法可設計。

5.使用LED光源，使用壽命長，達到10,000小時 (以前500小時)。

6.使用了玻璃校準片因此可將機器誤差控制到zui小。

7. 能夠用電腦自動保存數據，便于品質管理。

8.實現連續測量的同時并根據設置區間自動判斷合格/不合格。

9.在連續測量時系統自動保存測量的數據，并累計測量數目（合格數目/不合格數目）。

10.除了連續測量，也可以自由選擇單次測量、手動測量等測量方式。

【技術參數】

1. 測定對象 ：化學強化玻璃、化學2次強化玻璃、 物理強化玻璃、二次強化微晶玻璃

2. 測定形狀 ：平面-1000R 10*10mm以上

3. 測定范圍 ：應力值0-2000Mpa、 應力層深度10-600μm

4. 測定分辨能力：應力 5Mpa 深度5μm

5. 測定精度 ：從表面算起50μm之后 應力值±10MPa深度±10μm（以標準片為基準）

6. 光源 ：LD 520nm 30mW Glass3B 棱鏡：S-LAL-10 ND=1.72

7. PC：專用（Windows 10、測量軟件已安裝）

8. 電源：AC220V±5V 5A

9. 尺寸：300×600×200mm

10. 重量：約 16kg

【配置清單】

1. DELL主機：CPU：inter core i5及以上

2.系統及軟件：

3.Windows 10 professional edition 64bit

4.SLP分析、計算軟件

5.PMC擬合軟件

6.包含主板、視頻/音頻、網卡、顯示器、操作系統、鍵盤、鼠標等配件

【注意事項】

1.請操作機器時要輕拿輕放被測樣品，以免對棱鏡部分造成損傷。

2.當檢測圖像顯示不清晰時，請自行用棉簽棒沾工業酒精輕輕擦拭棱鏡表面和斜面。

3.杜絕連通互聯網和局域網以及含有病毒的 USB 接口的軟盤或硬盤。

4.請?jiān)谑覂?nèi)使用該機器，避免強光照射，室內空氣不可太潮濕，且酸堿度要適中。

5.請遠離其他化學品。

6.請務必保存好配套的密碼狗，如有丟失責任自負。

7.請正確操作本機器配套的電腦配置，切勿隨意強制關機，以免造成電腦毀壞。

8.使用環境 ：18℃ －28℃，45~85%的環境,不結露（建議暫放在無塵車間）。

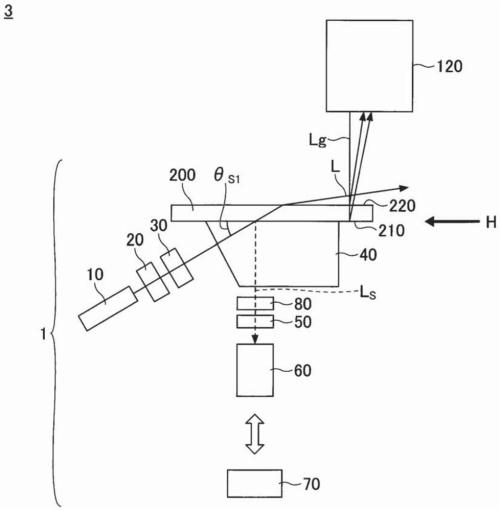

【散亂光應力儀結構示意圖】
