主要運用于：光學玻璃  透明塑膠，航空航天 觸摸屏  鋰鋁硅玻璃  微晶玻璃光彈系數檢測。

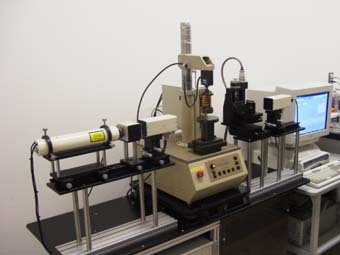

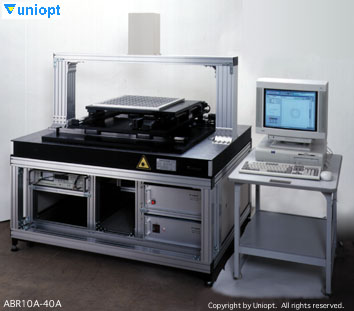

玻璃光彈系數測試儀是用于測量玻璃等透明材料光彈系數的儀器，以下是相關介紹：

工作原理

• 光彈性原理：透明材料在受力后會出現各向異性，產生雙折射現象。當具有雙折射的樣品通過兩頻正交線偏振光，使其主軸與偏振面重合時，每個偏振分量通過樣品的速度在樣品的 “雙折射快軸” 和 “慢相” 方向之間不同，通過樣品后會出現 “相位差”。利用光學外差干涉法檢測相位差，進而計算出光彈系數。

• 偏振光干涉原理：通過起偏鏡將光源發出的光變成偏振光，偏振光經過被測玻璃樣品時，由于光彈效應產生的雙折射，使偏振光分解為兩個相互垂直的偏振分量，這兩個分量在檢偏鏡處發生干涉，通過分析干涉條紋的變化來測量光彈系數。

主要類型

• 臥式光彈系數測試儀：如安賽斯光彈系數測試儀 (ANA6000P-H)，可用于對大型建筑構件、水壩壩體、重型機械部件等的應力和應力分布進行測試。

• 立式光彈系數測試儀：與臥式光彈儀工作原理相同，在結構設計上更適合一些特定的測試需求和樣品類型，常用于實驗室中對小型玻璃樣品的光彈系數測試。

技術參數

• 應力雙折射量程：反映儀器能夠測量的應力雙折射范圍，如基本型 1/4 波長（以紅光為例：157.5nm）；增強型 2296nm。

• 測試分辨率與精度：應力雙折射測試分辨率可達 0.05nm，精度為 0.5nm；光彈系數測試分辨率為 0.1nm/cm/MPa，精度為 0.2nm/cm/MPa。

• 光源：常見有鈉光燈、激光等單色性較好的光源，可保證測試的準確性。

應用領域

• 材料研發：在玻璃材料的研發過程中，可用于研究不同成分、工藝下玻璃的光彈系數變化，為優化玻璃配方和生產工藝提供依據。

• 光學器件制造：確保光學鏡片、棱鏡等光學器件的應力分布均勻，提高光學器件的質量和性能。

• 工程結構分析：對工程中使用的玻璃結構件進行光彈系數測試，評估其在受力情況下的應力分布和變形情況，為工程設計和安全評估提供數據支持。
