玻璃表面應力儀的工作測試原理是利用玻璃表面離子交換層的光波導效應來進行測量。從光源發出的發散光經過狹縫，由高折射率柱面棱鏡匯聚后變成平行光，通過調節光源的位置，使一束平行光以臨界角入射至玻璃與棱鏡的交界面，由于玻璃表面存在的應力，光線分解成為兩個振動面相互垂直的矢量光，這兩束光在玻璃的離子交換層中傳播速度是不同的，因此以不同全反射角折射到棱鏡。從棱鏡射出的光經反射鏡反射進入干涉濾光片，由望遠鏡系統聚焦，再經過分析鏡后在分劃板呈像而形成一個明暗臺階圖像。通過分析軟件可以精確測量臺階的高度和臺階線條的數量，以計算表面應力強度和應力層的深度。

鋼化玻璃應力儀FSM-6000X折原制作所（ORIHARA）前身是日本東芝玻璃研究所制作，被日本折原制收購改進并制作，是鋼化玻璃表面應力檢測儀器。鋼化玻璃應力儀FSM-6000X自動測量誤差小.廣泛應用于、液晶屏等化學平板玻璃廠家及觸摸面板廠商使用。鋼化玻璃應力儀，F(xiàn)SM-6000X玻璃表面應力儀是用于測量化學強化和物理強化玻璃的表面應力。通過讓光沿著玻璃表面?zhèn)鞑?，根?jù)光彈性技術測出其表面的應力以及應力層深度。本機帶有電腦，能夠減少測量者的誤差也更便于測量數據的管理。FSM-6000X玻璃表面應力儀使用操作方便，既簡短了測量過程所需時間，又對玻璃生產過程進行及時監控，機器很好的分析化學鋼化玻璃的表面應力情況，進而判斷產品的鋼化程度。

根據中國建材行業標準JC-T 977-2005化學鋼化玻璃的相關條款可以很好對照得出產品質量等級，故FSM-6000X玻璃表面應力儀的問世對于化學鋼化玻璃的生產行業來說是一個不可或缺的測量工具，在日本的該項技術也是無可替代的權威。

儀器精度：3MPa

一、測試基礎：

FSM-6000LE玻璃表面應力儀是用于測量化學強化和物理強化玻璃的表面應力。機器利用專用光源(LED燈)產生平面偏振光，讓通過讓光沿著玻璃表面?zhèn)鞑ィ鶕?jù)光彈性測試法計算出其表面的應力以及應力層深度。

二、測試法原理：

平面偏振光透過受有外力作用的雙折射棱鏡時，分解成兩束相互垂直的偏振光，分別在兩個主平面上振動，且傳播速度不等，其結果從雙折射棱鏡上每一點透出的振動方向相互垂直的兩個光波間產生光程差。如果再使它通過偏振鏡，則產生光的干涉現象，得到等傾線和等差線兩種干涉條紋。由等傾線可以求得主應力方向，由等差線可以求得主應力差σ1-σ2，再配合其他方法則可以求解出雙折射棱鏡上一點的主應力σ1和σ2。根據雙折射棱鏡相似理論可以由雙折射棱鏡應力換算求得真實零件上的應力。

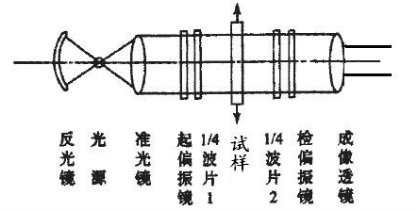

附：測試原理圖

三、測試用試劑：

本測試裝置用折射率為1.64的折射液體。

四、測試裝置：

應力測試儀主機由：由光源、準直透鏡、起偏振鏡、1/4波片、加載架、1/4波片、檢偏振鏡、視場透鏡、高分辨率工業相機等部件組成。本機帶有電腦，能夠減少測量者的誤差也更便于測量數據的管理。

五、測試裝置圖示：

六、測試裝置功能及說明：

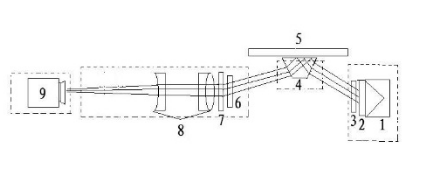

1.LED光源；2.起偏振鏡；3. 1/4波片； 4.雙折射棱鏡；5.測試試樣；6. 1/4波片；7.起偏振鏡；8.成像透鏡系統；9.高分辨率工業相機(CCD)

七、外觀尺寸圖：

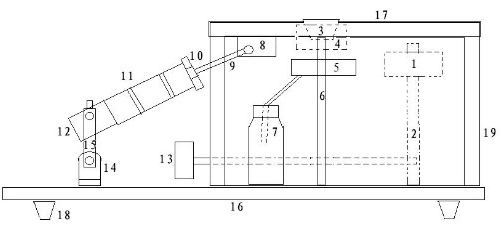

1.LED光源及組件。2.光源升降架。3.雙折射棱鏡。4.棱鏡固定框架。5.廢液收集盒。6.廢液收集盒固定板。7.廢液收集瓶(環保，可拆卸)。8.鏡筒支撐固定塊。9.鏡筒連接桿。10.濾光盒。11.成像鏡筒。12.工業相機。13.光源升降調節手輪。14.鏡筒角度調節固定座。15.鏡筒角度調節桿。16.主機底板。17.主機蓋板。18.調水平腳墊。19.主機箱體。

八、測試軟件界面：

九、測試裝置優點：

1.具有其他型號沒有的唯一的測量方法(折射計光彈性分析原理)。

2.自動測量，因測試者造成的個人差小。

3.能夠用電腦保存數據，便于品質管理。

4.測試條件不佳的試料可以進行手動測量。

5.使用LED光源，使用壽命長，達到10，000小時。

6.使用了玻璃校準片因此可將機器誤差控制到最小。
