FSM-6000X原理為玻璃表面應力儀是用于測量化學強化和物理強化玻璃的表面應力。機器利用專用光源(LED燈)產生平面偏振光，讓通過讓光沿著玻璃表面?zhèn)鞑ィ鶕?jù)光彈性測試法計算出其表面的應力以及應力層深度,FSM-6000X主要是測試鉀離子交換的應力值CS 應力層深度DOL 以及中心張應力數據

SLP-2000應力儀原理是 散亂光彈性法是利用通過玻璃內部應力的雙折射來改變極化激光束的延遲，并且散亂光的強度隨著激光束的延遲的變化而改變，通過偏振光光路上因激光束的延遲而出現的光程差和偏振特性來計算表面壓應力和壓應力層厚度。對散亂光彈性法測量化學鋼化玻璃的表面應力的理論依據、測量技術等進行了計算， SLP-2000應力儀只要是針對二強玻璃鈉離子應力檢測可測試的項目有 : CS CS30 DOL DOL-N CT-CV

德國肖特玻璃強化深度要求:

鉀離子 K應力值CS>670Mpa,

鉀離子 K應力層深度DOL-K>4um

鈉離子 Na應力值CS_30>110Mpa,

鈉離子 Na應力層深度DOL-N>135um

FSM-6000X+SLP-2000組合后可測試一下數據

FSM-6000X 應力值CS 應力層深度DOL 以及中心張應力數據

SLP-2000可測試：CS CS30 DOL DOL-N CT-CV

一、FSM-6000X應力儀測試基礎：

FSM-6000X玻璃表面應力儀是用于測量化學強化和物理強化玻璃的表面應力。機器利用專用光源(LED燈)產生平面偏振光，讓通過讓光沿著玻璃表面?zhèn)鞑ィ鶕?jù)光彈性測試法計算出其表面的應力以及應力層深度。

二、FSM-6000X應力儀測試法原理：

平面偏振光透過受有外力作用的雙折射棱鏡時，分解成兩束相互垂直的偏振光，分別在兩個主平面上振動，且傳播速度不等，其結果從雙折射棱鏡上每一點透出的振動方向相互垂直的兩個光波間產生光程差。如果再使它通過偏振鏡，則產生光的干涉現象，得到等傾線和等差線兩種干涉條紋。由等傾線可以求得主應力方向，由等差線可以求得主應力差σ1-σ2，再配合其他方法則可以求解出雙折射棱鏡上一點的主應力σ1和σ2。根據雙折射棱鏡相似理論可以由雙折射棱鏡應力換算求得真實零件上的應力

三、FSM-6000X應力儀測試用試劑：

本測試裝置用折射率為1.64的折射液體。

四、FSM-6000X應力儀測試裝置：

應力測試儀主機由：由光源、準直透鏡、起偏振鏡、1/4波片、加載架、1/4波片、檢偏振鏡、視場透鏡、高分辨率工業相機等部件組成。本機帶有電腦，能夠減少測量者的誤差也更便于測量數據的管理。

五、FSM-6000X應力儀測試裝置圖示：

六、FSM-6000X應力儀測試裝置功能及說明：

1.LED光源；2.起偏振鏡；3. 1/4波片； 4.雙折射棱鏡；5.測試試樣；6. 1/4波片；7.起偏振鏡；8.成像透鏡系統；9.高分辨率工業相機(CCD)

七、FSM-6000X應力儀外觀尺1.LED光源及組件。2.光源升降架。3.雙折射棱鏡。4.棱鏡固定框架。5.廢液收集盒。6.廢液收集盒固定板。7.廢液收集瓶(環保，可拆卸)。8.鏡筒支撐固定塊。9.鏡筒連接桿。10.濾光盒。11.成像鏡筒。12.工業相機。13.光源升降調節手輪。14.鏡筒角度調節固定座。15.鏡筒角度調節桿。16.主機底板。17.主機蓋板。18.調水平腳墊。19.主機箱體。

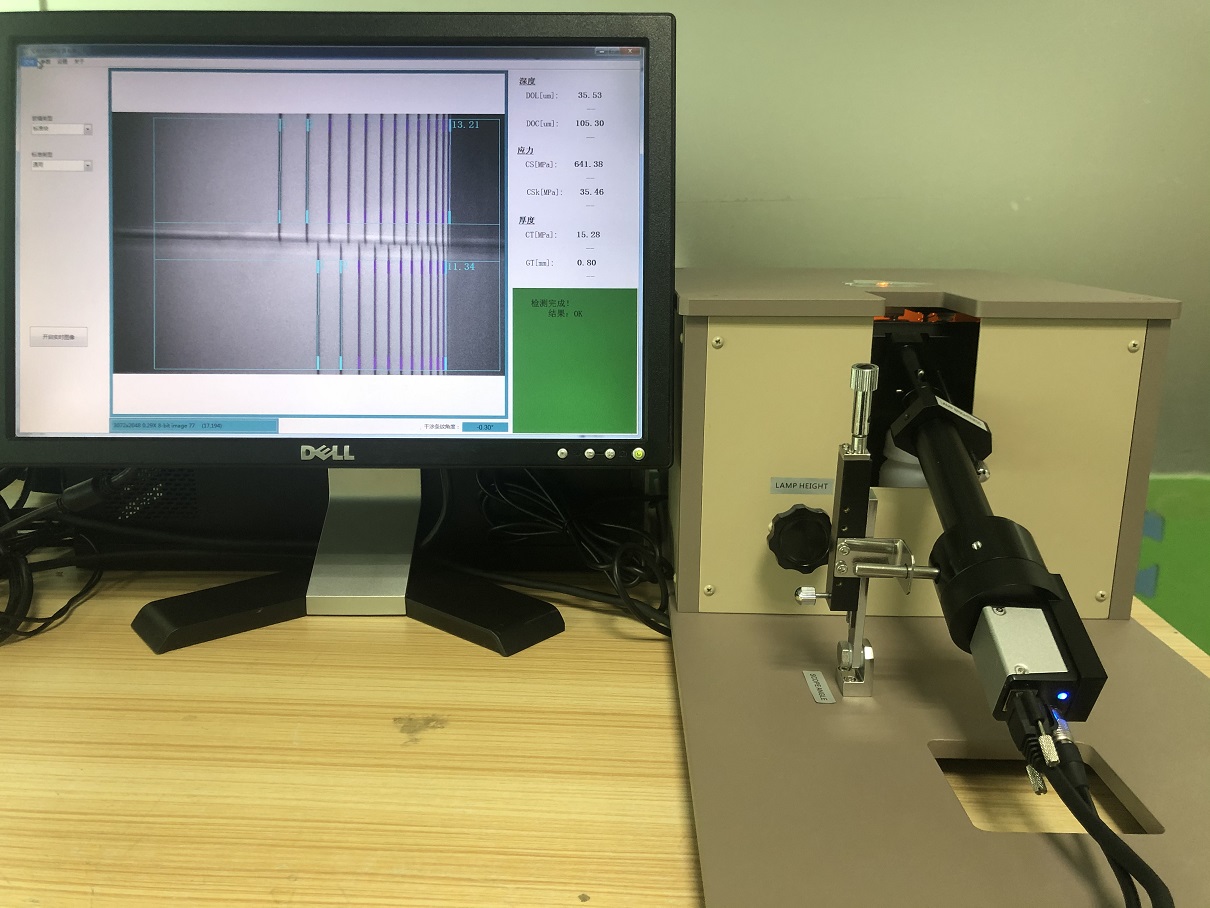

八、FSM-6000X應力儀測試軟件界面：

SLP-2000散亂光應力儀散亂光彈性法是利用通過玻璃內部應力的雙折射來改變極化激光束的延遲，并且散亂光的強度隨著激光束的延遲的變化而改變，通過偏振光光路上因激光束的延遲而出現的光程差和偏振特性來計算表面壓應力和壓應力層厚度。對散亂光彈性法測量化學鋼化玻璃的表面應力的理論依據、測量技術等進行了介紹。

在智能手機、平板電腦等電子產品領域，化學鋼化超薄玻璃的需求不斷增加，而玻璃是易碎材料，要提高或保持強度和抗破碎能力，必須正確認識應力分布。如何有效的測量化學鋼化玻璃的表面壓應力(CS)和壓應力層厚度(DOL)，是當下一個迫切需要解決的問題。

散亂光彈性技術是適用于多次離子交換、復雜壓應力層化學鋼化玻璃的一種表面應力測試方法，并且進行測量時無損耗，節省時間和人力。相對于目前應用較多的光波導技術而言，有以下明顯優勢：

(1) 適用性廣，不依賴于玻璃表面內折射率的分布；

(2) 檢測的精度高，并且可以對彎曲玻璃、不規則形狀的玻璃進行表面應力檢測；

(3) 空間分辨率高，在測量化學鋼化玻璃產品的過程中，激光光斑的直徑約10 fim,易于對光程差的觀 察與調整，保持產品在更高水平的一致性，減少測量誤差；

(4) 對玻璃應力層深度敏感度高，可以精確的檢測玻璃應力層深度。

其不足之處在于對玻璃表面較表層應力大小檢測不夠精確，這是由于激光的光斑直徑有限，并且也容易受到玻璃表面狀況的影響，如刮痕、灰塵、污漬等M對于目前化學鋼玻璃應力的測試，可以結合多種測量方法，如將光波導效應測量化學鋼化玻璃表面較大應力值CS和散亂光彈性技術測量化學鋼化玻璃的較大應 力層深度DOL這兩種方法相結合，從而更加精確表征玻璃的鋼化性能指標。

三、散亂光光彈性應力儀參數：

1.測定對象：化學強化玻璃、化學2次強化玻璃、 物理強化玻璃

2.測定形狀：平面-1000R 10*10mm以上

3.測定范圍：應力值0-2000Mpa、應力層深度10-600μm

4.測定分辨能力：應力 5Mpa 深度5μm

5.測定精度：從表面算起50μm之后 應力值±10MPa深度±10μm（以標準片為基準）

6.光源：LD 518nm 30mW Glass3B

7.三棱鏡折射率：1.518@518nm
